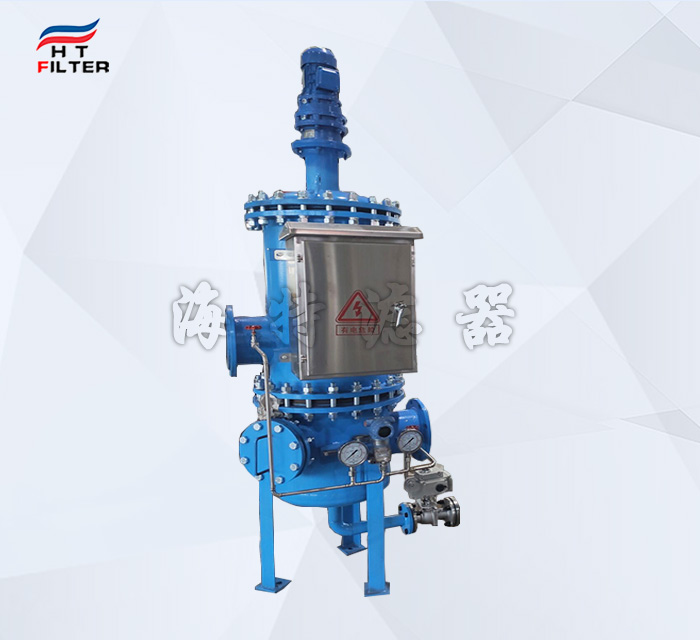

多芯反沖洗過濾器是反沖洗過濾器的一種，主要由簡體、不銹鋼濾網、電動排污閥及排污裝置所組成。當過濾器工作時，反沖洗蝶閥板開啟

水流由入口進入過濾器濾芯，

經過濾網過濾后流出系統，雜質被攔截在濾芯內部。反沖洗過濾器需要排污時，關閉蝶閥閥板，打開排污閥，水流經濾網后半段外側流入內側，經前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網作用。

工作原理:

多芯反沖洗過濾器在正常情況下，轉向閥開啟，水流經過過濾器簡過濾后，由出口排出，當排污閥站開啟后，通過過濾液體總流星增加，流速增大，沖動了粘在過濾器管壁上的雜質，雜質由排污口排出，當轉向閥關閉，排污閥開啟時，水流被迫從過濾簡的進口段網孔進入過濾簡外側，大部分從出口流出，一部分又從過濾器外部經雜質收集段網孔進入過濾筒內部，對過濾筒產生了反沖洗，達到從過濾筒外部沖洗粘附在網孔上的雜質的效果，雜質仍通過排污口排出。
